ОСНОВНЫЕ ТЕНДЕНЦИИ РАЗВИТИЯ КОСМОНАВТИКИ В РОССИИ

РАЗВИТИЕ И ОСОБЕННОСТИ СИСТЕМЫ СРЕДСТВ ВЫВЕДЕНИЯ

Разгонные блоки ракет-носителей

Важнейшей составной частью системы средств выведения являются разгонные блоки (РБ), называемые также межорбитальными буксирами. Разгонные блоки обеспечивают перемещение выводимых полезных грузов с орбиты на орбиту или направление их на отлетные и межпланетные траектории. Для этого РБ должны иметь возможность выполнять один или несколько маневров, связанных с изменением скорости полета, для чего в каждом случае предполагается включение маршевого двигателя. Между этими включениями следуют продолжительные (до нескольких часов) участки пассивного полета по переходным орбитам или траекториям. Таким образом, любой РБ должен иметь маршевый двигатель многократного включения, а также дополнительную реактивную систему или двигательную установку, обеспечивающую ориентацию и стабилизацию движения РБ с КА и создание условий для запуска маршевого двигателя. При этом управление работой его двигателей может осуществляться как от системы управления КА,так и от автономной системы управления самого РБ. В последнем случае он должен иметь специальный приборный отсек для ее размещения.

Разгонный блок "ДМ" предназначен для применения на РН "Протон-К","Протон-М" и "Зенит-3". В 1974 г. прошел первые летные испытания для запуска КА на геостационарную орбиту разгонный блок "Д", созданный в конце 1960-х гг. для лунной экспедиции. В последующем он был модернизирован, и с 1976 г. для запуска КА на ГСО используется его модификация - блок "ДМ".

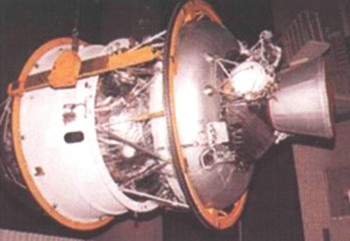

Разгонный блок "ДМ"

При выведении КА на ГСО РН может работать по двух- или трехимпульсной схеме. При этом в зависимости от долготы стояния КА на ГСО меняются время нахождения РБ на промежуточных орбитах и соответственно общее время полета, которое может составлять от 7 до 21 ч. Во время полета РБ может функционировать или полностью в автономном режиме, или управляться по радио-каналам с Земли.

Двигатель разгонного блока ЖРД РД-58М многократного запуска с турбонасосной системой подачи выполнен по схеме с дожиганием окислительного газа. Работает на компонентах топлива: окислитель - жидкий кислород, горючее - керосин (РГ-1). Двигатель закреплен в карданном подвесе на внутреннем ярусе двухъярусной фермы. Такая установка двигателя позволяет производить управление по каналам тангажа и рыскания. Для управления по крену используется поворотное сопло,работающее на горячем генераторном газе. В состав ЖРД РД-58М входят также блок многократного запуска и агрегаты автоматики с пневмоуправлением. Кроме того, на РБ установлены два двигателя сис-темы обеспечения запуска, которые закреплены на нижнем днище бака горючего и предназначены для создания начальной осе-вой перегрузки. Они включаются перед запуском основного ЖРД. Для предотвращения теплового воздействия истекающей газовой струи на элементы конструкции и ЖРД используется донная защита, которая представляет собой сваренный из трубок каркас, обтянутый ЭВТИ.

Приборный отсек выполнен в виде герметичного торообразного контейнера и закреплен на внутреннем и внешнем ярусах верхней фермы. Контейнер изготовлен разъемным и содержит приборы системы управления, а также воздушно-жидкостную систему терморегулирования. Разгонный блок "ДМ" комплектуется коническим и цилиндрическим переходниками, которые связывают его с РН. При отделении РБ от третьей ступени РН конический переходник отделяется вместе со ступенью, а через некоторое время сбрасывается и ци-линдрический переходник. Масса сухого блока без сбрасываемых элементов - 2200 кг, максимальная длина - 6,26 м, максимальный диаметр - 4,1 м, масса КРТ и газов - 15 095 кг.

Разгонный блок "Фрегат" создан в НПО им. С.А. Лавочкина для использования в составе РН "Союз-2". Он допускает до 20 включений маршевого двигателя в полете и имеет запас топлива на борту до 5350 кг. ЖРД работает на компонентах топлива AT + НДМГ. Топливо размещено в четырех сферических баках. Еще две такие же сферические емкости используются в качестве приборных контейнеров. Все шесть сфер размещены вокруг маршевого двигателя, камера которого установлена в карданном подвесе. Силовая рама кардана крепится к четырем кронштейнам, каждый из которых приварен к соответствующему топливному баку. На РБ "Фрегат" имеется также двигательная установка ориентации и обеспечения запуска маршевого двигателя. Ее работа основана на каталитическом разложении гидразина, запас которого (-85 кг) размещен в двух небольших сферических баках. Наддувбаков, обеспечивающий вытеснительную подачу всех компонентов топлива, осуществляется гелием. Первый запуск РБ "Фрегат" по программе летных испытаний успешно осуществлен 9 февраля 2000 г. в составе РН "Союз".

В ГКНПЦ им. М.В. Хруничева создан разгонный блок "Бриз-М", предназначенный для замены блоков серии "Д"/"ДМ" и использования в составе РН "Протон-К" и "Протон-М". Новый разгонный блок позволит повысить массу полезной нагрузки, доставляемой на геостационарную орбиту, до 3 т. С 1999 г. РБ "Бриз-М" проходит летные испытания.

Монтаж разгонного блока "Бриз-М"

РБ "Бриз-М" состоит из центрального блока и окружающего его сбрасываемого тороидального дополнительного топливного бака. Топливный отсек цилиндрический с совмещенным днищем при переднем размещении бака окислителя. Верхнее днище бака окислителя сферическое, а нижнее имеет сложную форму и образует полусферическую нишу. Эта ниша проходит через бак горючего и образована внутренней конической обечайкой бака. Коническая обечайка приварена вверху к нижнему сферическому днищу бака окислителя, а внизу - к нижнему сферическому днищу бака горючего.

Маршевый ЖРД, имеющий возможность многократного (не менее 10) включения, установлен в нише, внутри топливного бака центрального блока. ЖРД малой тяги, работающие на тех же компонентах топлива, что и маршевый двигатель, обеспечивают ориентацию и стабилизацию РБ во время автономного полета, а также поджатие топлива в баках при запусках маршевого двигателя. Установленная в приборном отсеке инерциальная система управления обеспечивает управление полетом РБ "Бриз-М" и его бортовыми системами. РБ оснащен также системой энергопитания и аппаратурой для сбора телеметрической информации и для внешнетраекторных измерений. При создании РБ "Бриз-М" большое внимание было уделено улучшению его эксплуатационных свойств. Так, в частности, заправку РБ компонентами топлива предусматривается производить в заводских условиях с последующей ампулизацией блока.

Принципиальной особенностью конструкции РБ "Бриз-М" является использование многих систем и агрегатов от РБ "Бриз-КМ", созданного для РН "Рокот". Для повышения грузоподъемности РБ "Бриз-М" на нем применены сбрасываемые тороидальные топливные баки помимо основных на центральной части блока. Кислородно-водородный разгонный блок (КВРБ) разрабатывается в ГКНПЦ им. М.В. Хруничева для использования с РН "Протон-М", а в перспективе - с РН тяжелого класса "Ангара". Создание КВРБ потребовалось для вывода на высокие орбиты перспективных российских космических аппаратов и расширения спектра услуг на рынке коммерческих пусков. Прообразами этого блока стали нереализованный проект ГКНПЦ им. М.В. Хруничева криогенного разгонного блока "Шторм" и созданный для индийской РН GSLV кислородно-водородный блок 12КРБ.

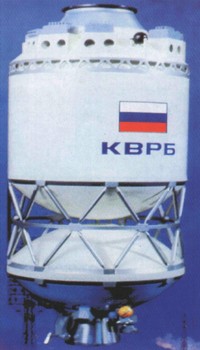

Кислородно-водородный разгонный блок

В ходе проектирования КВРБ были также разработаны несколько его вариантов для применения в составе РН "Зенит" и Arian-5, однако эти варианты пока не нашли своих заказчиков. КВРБ выполнен по одноступенчатой схеме и состоит из верхнего переходника, бакового отсека, двигательного отсека и проставки между КВРБ и РН. Баки КВРБ - несущие, расположены последовательно: сверху - бак жидкого кислорода, снизу - бак жидкого водорода.

Система управления и бортовой измерительный комплекс КВРБ создаются на базе аналогичных систем разгонного блока "Бриз-М". Электронные блоки этих систем установлены на верхнем переходнике. Переходник имеет также стыковочный элемент для установки на КВРБ космических аппаратов как российского, так и иностранного производства. Рассматриваются два варианта маршевого двигателя КВРБ: РД-0146 разработки КБХА и КВД-1М разработки КБХМ. Двигатель РД-0146 создается на базе американского двигателя RL10A-4-1 совместно КБ химавтоматики и компанией Pratt & Whitney. Изготавливаться двигатель будет в Воронеже. Маршевый двигатель имеет тягу в пустоте около 10 тс. Он крепится в карданном подвесе для управления направлением вектора тяги по тангажу и рысканию. Для управления по вращению устанавливаются два блока рулевых микродвигателей.

Возможен многократный запуск двигателя для вывода полезной нагрузки в заданную точку. Проставка двигательного отсека позволяет блоку при минимальных изменениях стыковаться с РН "Протон-М", "Ангара" и другими носителями. Заправка топливом, сжатыми газами, обеспечение температурных режимов пожаробезопасности, электрические связи осуществляются через отрывные бортовые разъемы, находящиеся на самом блоке. Число магистралей и электрических связей с РН минимально, что упрощает адаптацию РБ к различным носителям.

Головным изготовителем КВРБ будет Ракетно-космический завод (РКЗ) ГКНПЦ им. М.В. Хруничева. Работа над эскизным проектом ведется в тесном взаимодействии с технологическими службами завода и КБ "Салют",так как часть необходимых технологий уже освоена опытным производством КБ "Салют" при изготовлении индийского блока 12КРБ. Баки и часть конструкции блока покрыты комбинированной теплоизоляцией, а весь блок находится под головным обтекателем. Пространство между КВРБ и обтекателем разбито диафрагмами на несколько зон для обеспечения пожаробезопасности и необходимых температурных режимов.
